浩辰CAD电气/电力提供图中选块功能，可以快速识别用户自定义的图例符号或者其它软件绘制的图例符号，并对其进行编辑及统计;也可以使用标准化层的功能，把用户老图层转化为浩辰的图层，这样不仅可以识别图例符号，也可以识别线缆进行编辑并统计了。

1.图中选块按钮

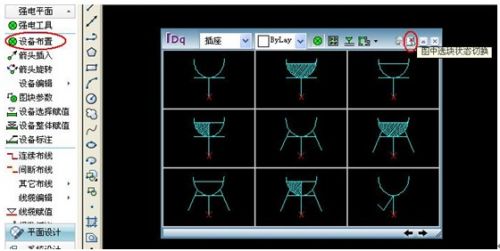

如果是用户自定义的图块或者其它软件绘制的图块，我们只需要使用强(弱)电平面中的设备布置，在工具界面中把“图中选块”按钮点击亮起，就可以选取图中的图块了。如下图所示：

2.图中选块操作

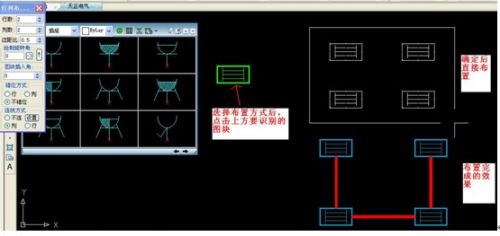

图中选块按钮亮起以后，就可以图中选取图块了。首先选择操作界面中的布置方式，比如我选择了行列布置，然后选择图中要选取的图块，直接布置就可以了，可以主要的图中选块功能拾取的图块布置后颜色发生了编号，这是由于识别后的图块已经转化为浩辰电气图层了。如图：

对于使用了图中选块后布置的设备就认为是浩辰的图例符号了，可以进行赋值、标注、设备编辑以及设备统计等任意功能。

3.标准化层

有些朋友一定会问了：使用图中选块只能对新布置的图块进行编辑或统计，但是对于已经绘制完成的旧图，想对图块进行编辑，比如替换等，就实现不了了。为了解决用户的这个问题，从2012版本以后，浩辰电气/电力软件增加了标准化层的功能，不仅可以把浩辰老版软件的图层转换为新图层，还可以把其它软件的图层转换为浩辰电气的图层，这样就解决了以上问题。

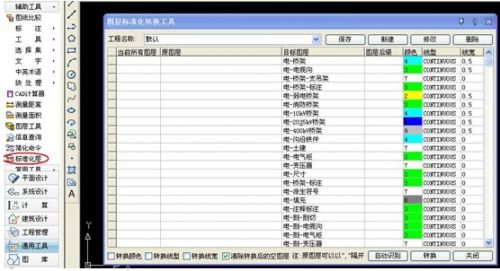

通用工具—辅助工具—标准化层，点开后显示如下图：

4.拾取用户图块所在图层

如何拾取用户图块的图层呢?操作非常简单，在界面中原图层为空，是我们从图中选择图块后所显示图层的位置。目标图层是浩辰电气默认的图层名称，值得一提的是，目标图层是可以在“设置帮助-选项配置”中进行自定义的。

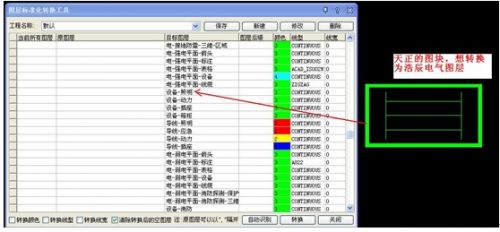

首先，老的图块想要识别为浩辰电气的哪个图层，就在目标图层中找到对应的。比如我想把下图中的天正灯具图层转换为目标图层中的”设备—照明”层。

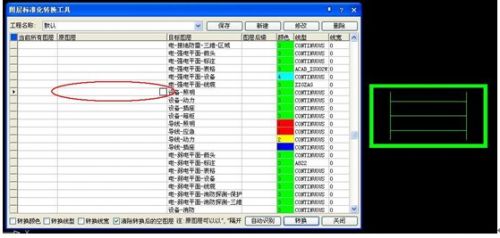

我们可以在“设备—照明”层前方，可以手动输入要转化的图块图层，也可以点击对应的原图层位置，会显示出一个小方块，可以点击这个小方块从图中提取。

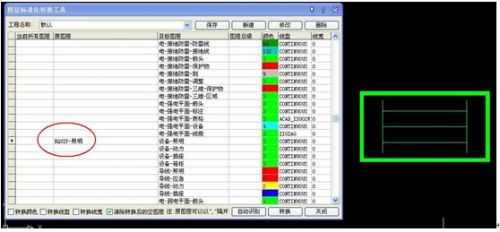

点击小方块以后，我们在图中点击要转换的图块，可以直接提取到图块所在图层的名称。

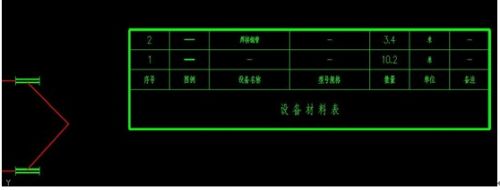

点击转换，关闭后图块图层就转换过来。我们就可以使用设备编辑对其进行操作了。对于线缆图层也可以使用这个方法进行转换，转换后的线缆同样可以使用线缆编辑及标注统计等功能。如下图：
